门上滑轮训练系统

门上滑轮肩关节训练系统（CanDo Over-Door Shoulder Pulley Exercisers）是一组通过滑轮与绳索力学原理辅助使用者进行肩关节活动度训练的居家及临床康复器材。该系统涵盖多种固定方式与滑轮配置的组合型号，包括双滑轮门架式、单滑轮门架式、单滑轮凸起锚固式、单滑轮圆盘锚固式等基础款型，以及在此基础上增加彩色编码可视化绳索的进阶款型。所有型号均采用旋转挂钩滑轮设计以确保绳索滑动顺畅无卡顿，配备大尺寸泡沫包裹把手以提升握持舒适度并减少手掌压力，加长版练习绳同时支持坐姿与站姿两种训练姿态。该系列产品适用于肩关节外展、屈曲、内旋及外旋方向的活动度改善练习，使用前仅需将固定装置安装于标准房门的顶部或门框侧面即可开始训练，无需任何专业工具或墙面打孔操作。每套设备随附图解说明书与零售包装，部分诊所批量包装以25台为一组供应机构采购需求。

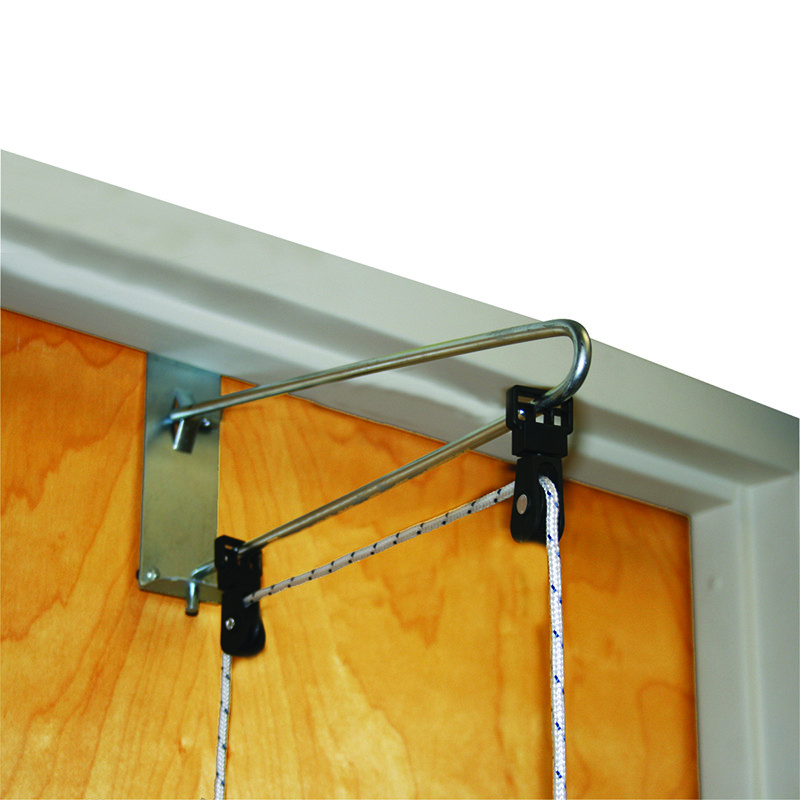

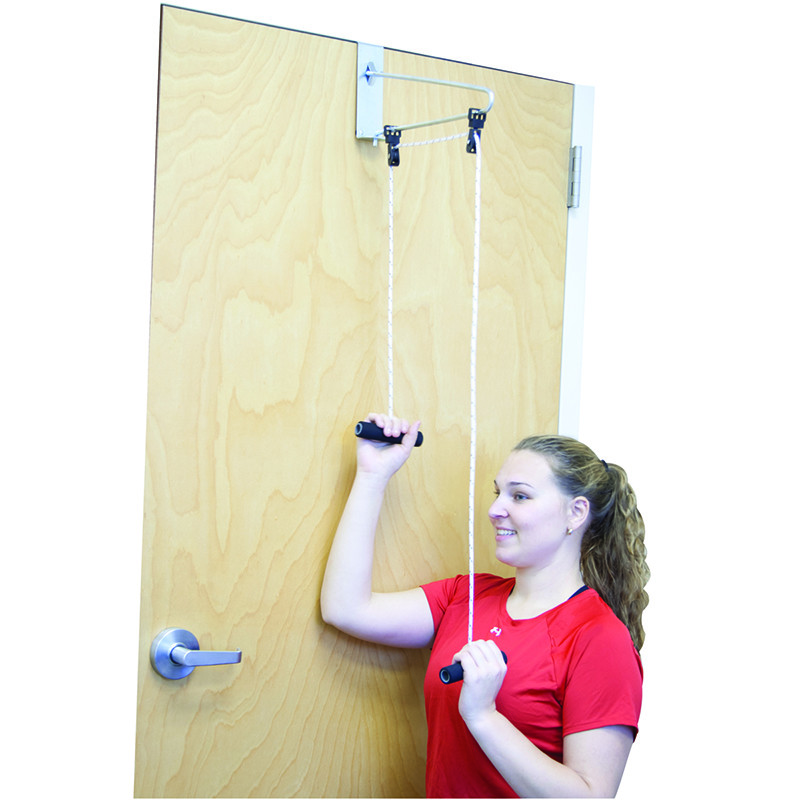

50-1010型双滑轮门架式肩关节训练器是该系列中结构最为完整的型号，采用V形臂承托双滑轮的并列布局以实现更平稳的力传递效果。整套设备包含门架固定座1件、可旋转滑轮2个、V形支撑臂1根、练习绳1条、泡沫把手2个以及可调限位器2个。安装时先将两个滑轮分别套入V形臂外侧的凹槽内，再将V形臂上下两端分别嵌入门架固定座的卡口与插孔中完成组装，随后将练习绳依次穿过两个滑轮并在两侧各装上限位器与把手后打结固定。该型号整体尺寸为15×3.5×7英寸（约38.1×8.9×17.8厘米），重量约3磅（约1.36千克），具备较强的结构稳定性适合日常高频使用场景。限位器的功能是在绳索上设定停止位置从而限制肩关节的最大活动范围以防止过度伸展造成二次损伤，使用时按下限位器侧面的按钮即可沿绳索滑动至目标位置后松开锁定。练习过程中应始终握紧把手防止脱手，切勿将绳索缠绕于身体任何部位，每次训练前须确认门已关闭锁好且绳结牢固。

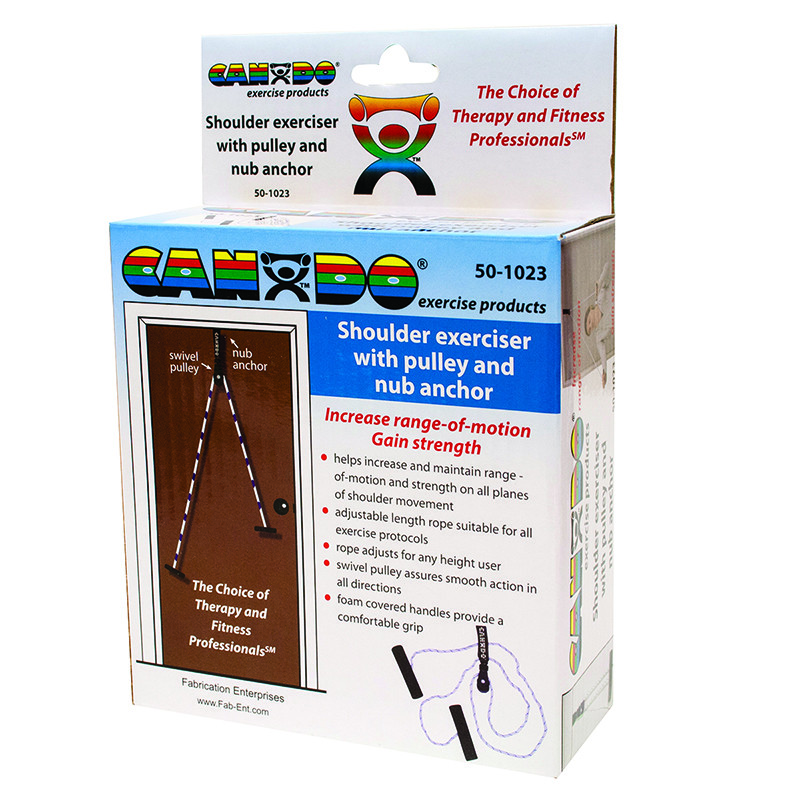

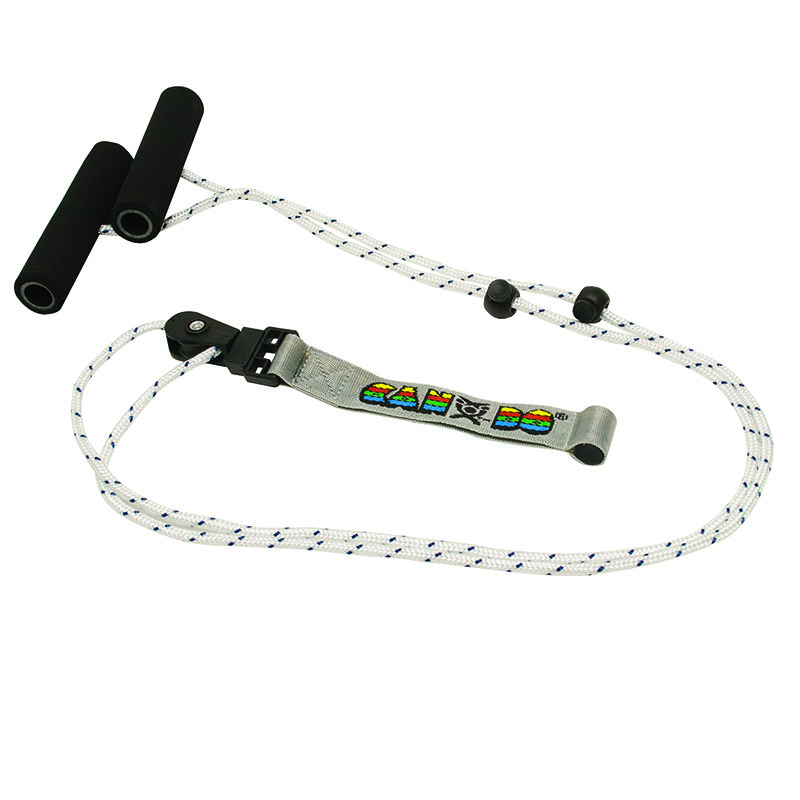

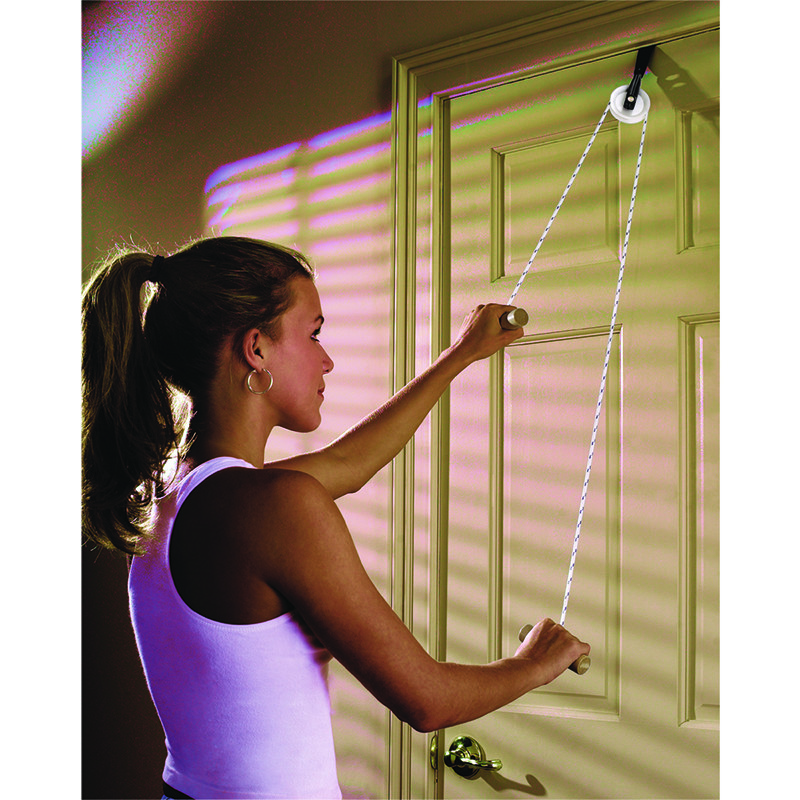

50-1023型单滑轮凸起锚固式肩关节训练器是整个系列中结构最简洁且轻便的入门级型号，采用一枚小型凸起状锚固件作为门上悬挂装置而非宽大的门架底座。该锚固件可直接搭放于门顶边缘或夹嵌于门框侧面的缝隙之中，安装与拆卸过程仅需数秒即可完成，无需工具辅助。整体尺寸为5.25×2.25×5英寸（约13.3×5.7×12.7厘米），重量仅约0.5磅（约0.23千克），便于随身携带至不同场所使用。设备包含单个旋转滑轮、加长练习绳及一对泡沫把手，滑轮的旋转挂钩设计确保多角度牵拉时绳索始终顺滑移动。使用时应选择一扇不常开启且有充足前方空间的房门作为固定点，将凸起锚置于门顶或门框侧面后关门锁闭确认牢固，门缝间隙建议不超过1英寸（约2.5厘米）以保证安全余量。该型号特别适合需要在不同房间或出行途中持续进行肩关节康复训练的患者，其极低的收纳体积可轻松放入普通背包或行李箱内。

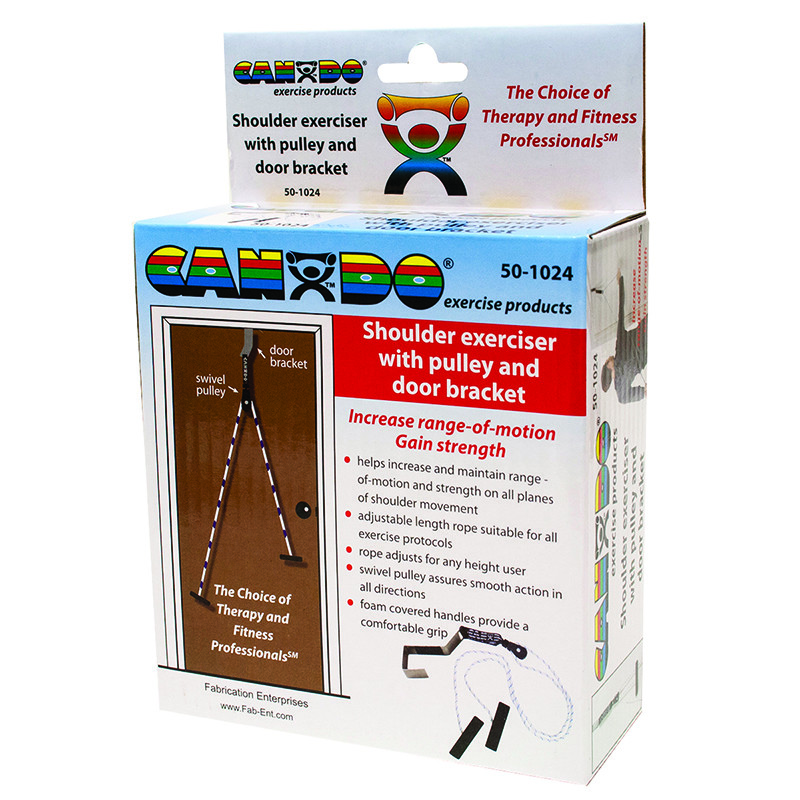

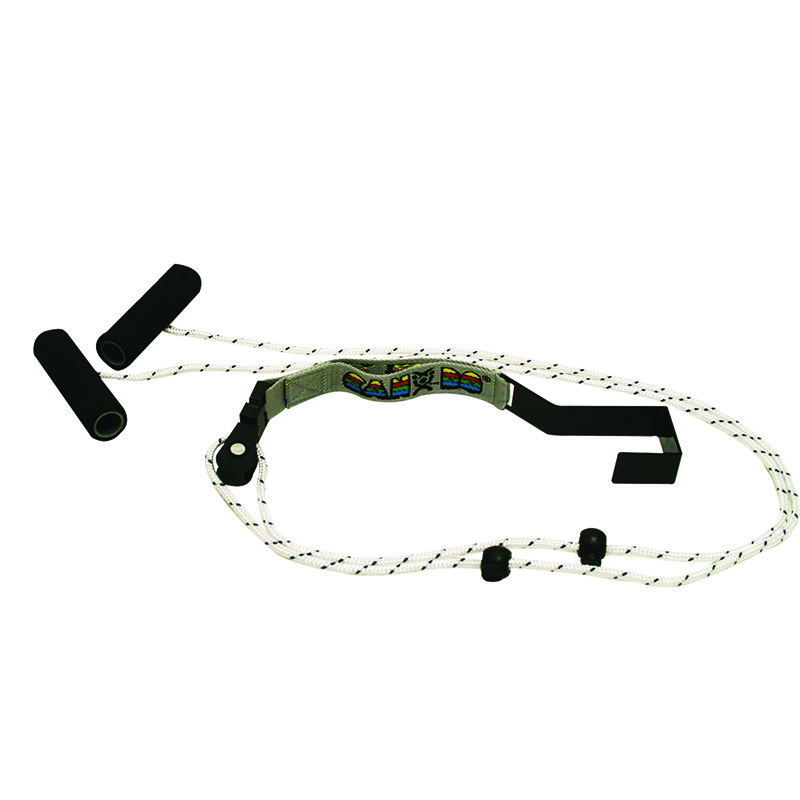

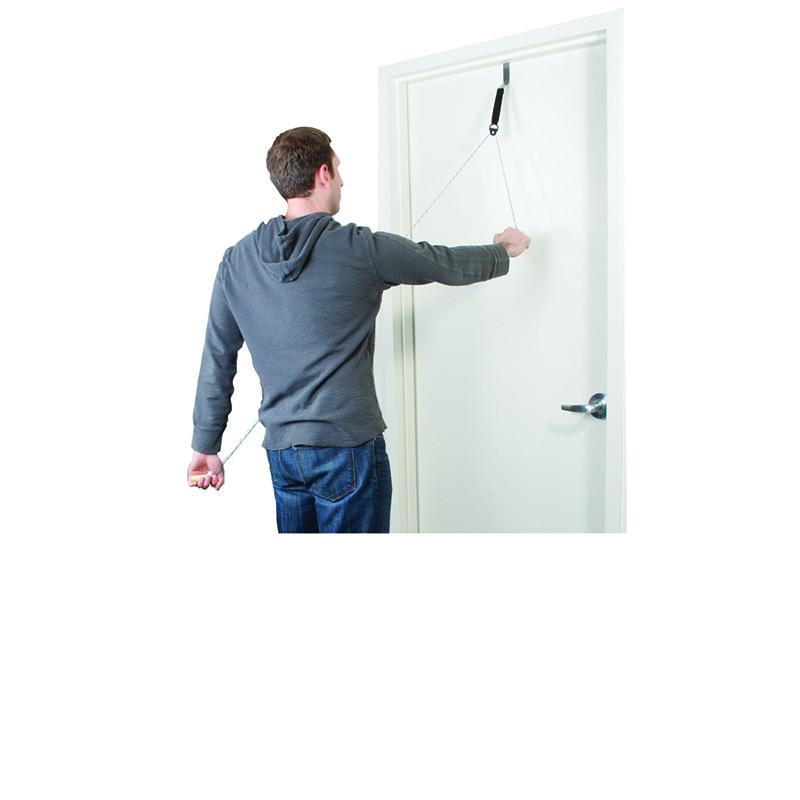

50-1024型单滑轮门架式肩关节训练器采用金属门架底座配合单滑轮的经典设计方案，在提供稳固固定的同时保持适中的便携性。门架底座横跨于门顶上方形成可靠的悬挂基座，下方连接单个旋转滑轮与全套绳索把手组件。整体尺寸为5.25×2.25×5英寸（约13.3×5.7×12.7厘米），重量约0.5磅（约0.23千克）。该型号的说明书除通用安装指南外还详细列出了两项核心训练动作的操作步骤。第一项为肩关节外旋训练：将设备锚固于肘部高度的门框侧面，使用者垂直站立使患侧手臂靠近门面，双手握持把手拇指朝上，患侧肘关节保持90°弯曲并紧贴体侧，由健侧手向外拉动绳索带动患侧前臂向外旋转至末端后保持拉伸再重复。第二项为肩关节屈曲训练：将设备锚固于门顶正中位置，使用者面向大门站立双手分握把手与肩同宽，健侧手向下拉绳使患侧手臂举过头顶，若需更大活动范围可改为背对大门执行相同动作。每项动作的保持时间与重复次数应遵照治疗师处方执行。

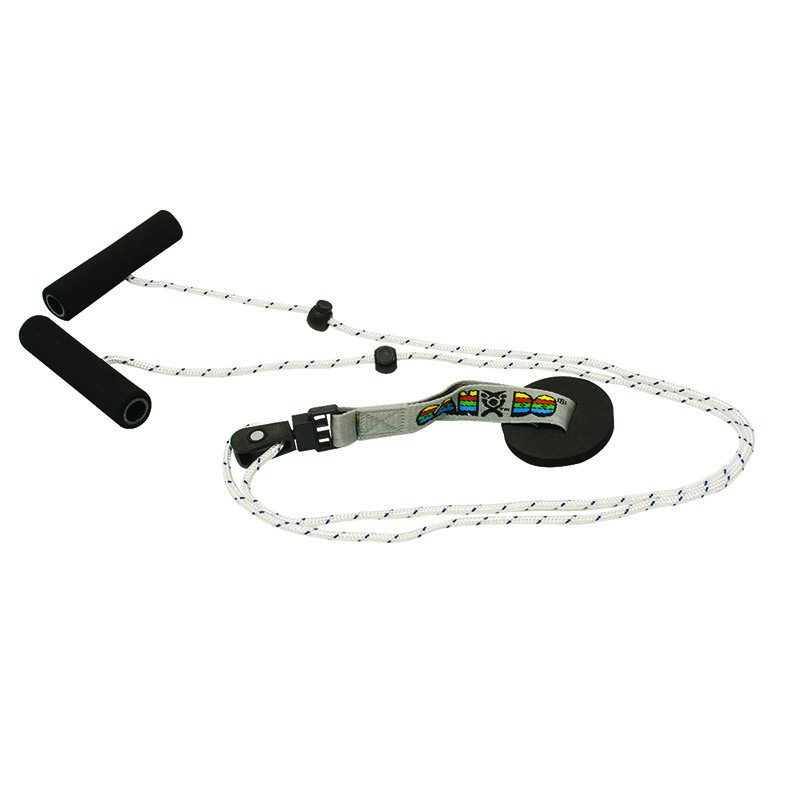

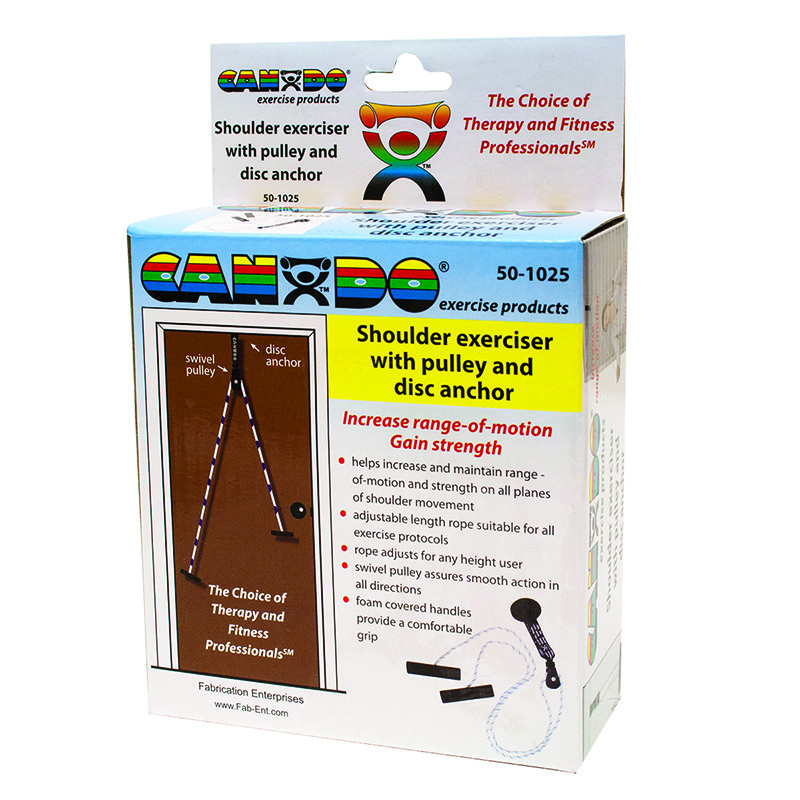

50-1025型单滑轮圆盘锚固式肩关节训练器采用扁平圆盘状的门上固定装置，相较于凸起锚固型具有更大的接触面积与更强的承重能力，属于重型使用场景下的优选方案。圆盘锚的设计使其在门顶或门框侧面的贴合更加均匀分散拉力，适合力量较大或训练强度较高的使用者长期反复使用而不易产生局部磨损。整体尺寸为5.25×2.25×5英寸（约13.3×5.7×12.7厘米），重量约0.5磅（约0.23千克），同样配备旋转滑轮、加长练习绳与泡沫把手。安装方式与凸起锚固型一致，可将圆盘置于门顶上方或嵌入门框侧面缝隙后锁门固定。该型号在功能层面与其他单滑轮型号基本一致，均可完成肩关节外展、屈曲、内外旋四个主要方向的活动度训练，差异主要体现在固定端的耐用性与稳定性方面更适合医疗机构环境中的多人共用场景。日常维护需定期检查圆盘表面及边缘有无裂纹变形，绳索有无磨损起毛，发现异常应及时更换。

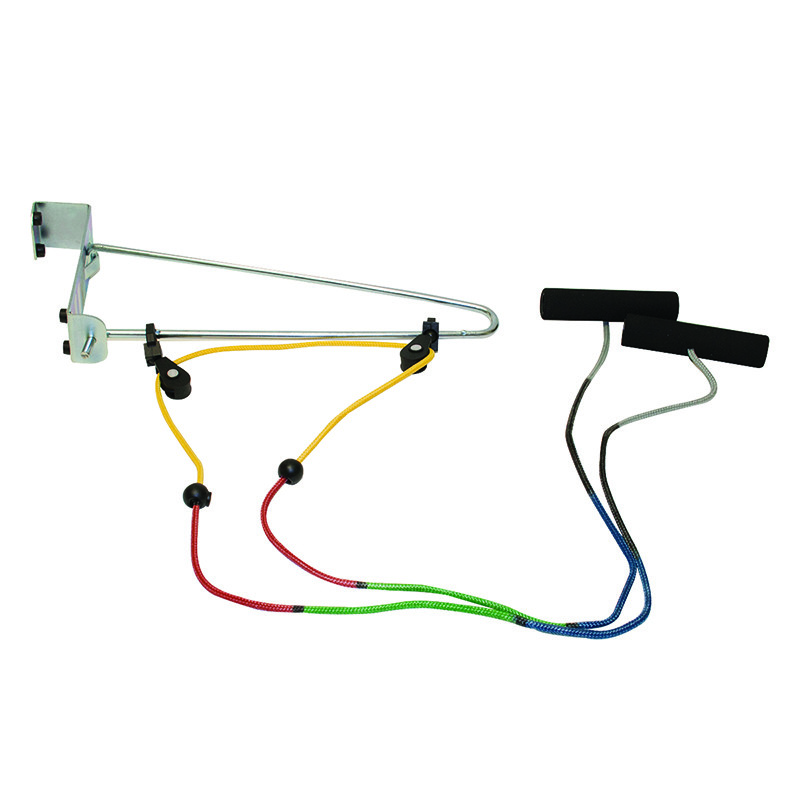

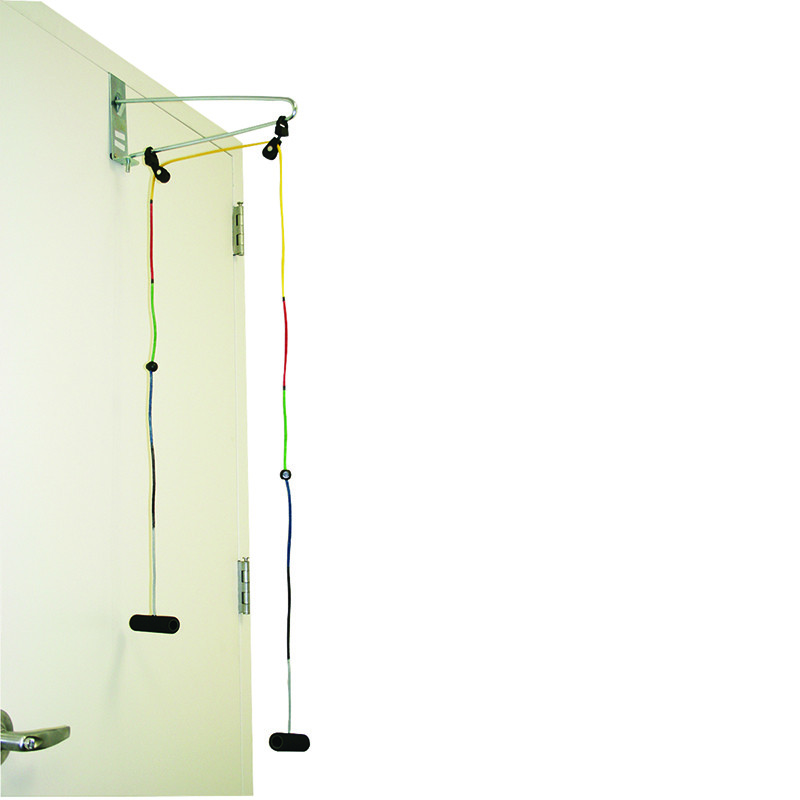

50-1034型双滑轮门架式可视化肩关节训练器在50-1010双滑轮基础款的硬件结构之上增加了专利的颜色编码可视化绳索系统即CanDo Visualizer技术，是帮助患者与治疗师量化追踪康复进展的核心创新型号。其机械结构与50-1010完全一致，同样包含门架固定座、2个旋转滑轮、V形支撑臂、2个泡沫把手及2个可调限位器，整体尺寸15×3.5×7英寸（约38.1×8.9×17.8厘米），重量约3磅（约1.36千克）。关键区别在于练习绳被划分为6种颜色的连续区段，每种颜色代表一个固定的长度单位即6英寸（约15厘米），颜色顺序从靠近滑轮端向把手端依次为黄色、红色、绿色、蓝色、黑色、银色，其中黄色表示最小的活动幅度而银色表示最大的活动幅度。使用者在每次训练前后观察绳索上各颜色标记相对于滑轮位置的偏移量即可直观判断当日活动度较之前是否有增长。治疗师也可利用颜色标记向患者下达精确指令例如"今天的目标是将红色标记拉到滑轮正下方"，这种可视化的沟通方式大幅降低了理解门槛尤其适用于老年患者或认知功能障碍人群。调整绳长时必须确保两侧同步增减以维持颜色对称。

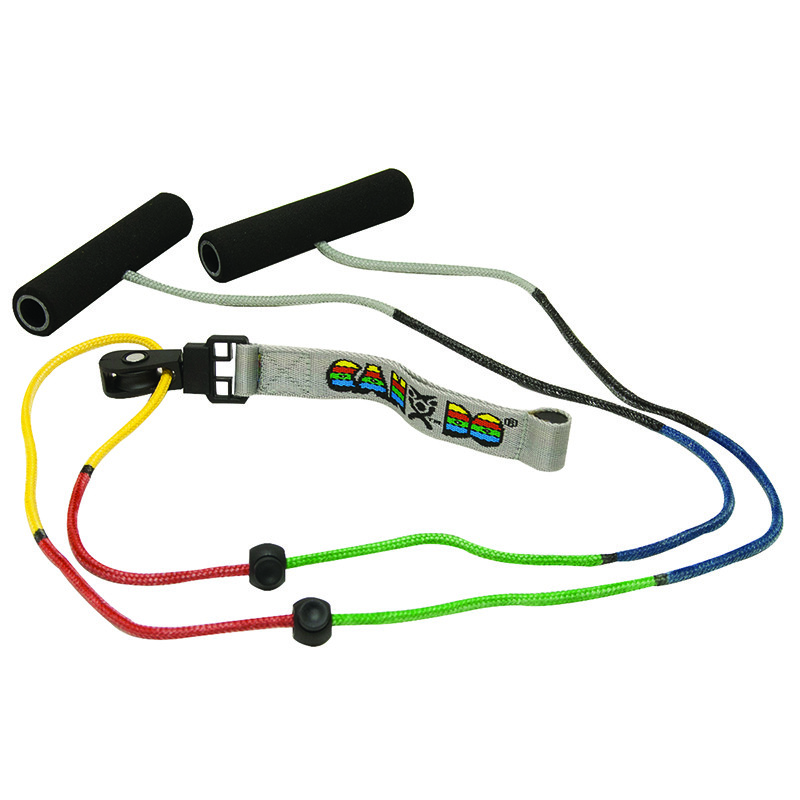

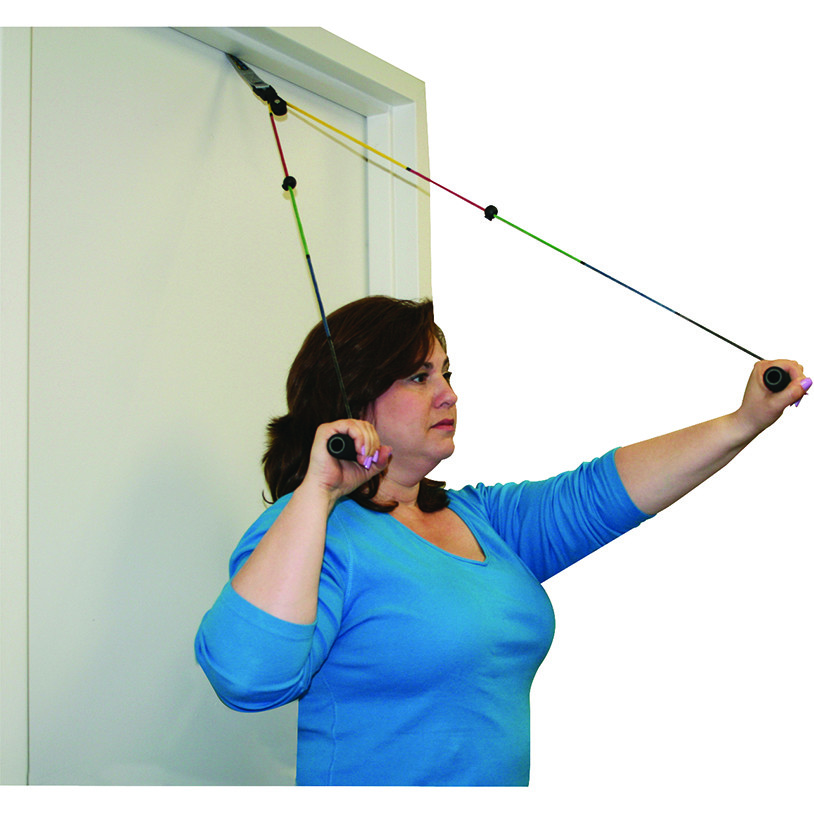

50-1035型单滑轮凸起锚固可视化肩关节训练器将50-1023的轻便凸起锚固设计与50-1034的颜色编码可视化绳索相结合，在保持极致便携性的同时赋予患者自我监测康复进度的能力。该型号采用与50-1023相同的凸起状锚固件可快速挂于门顶或门框侧面，搭配全长78英寸（约198厘米）的6色分段编码练习绳及一对泡沫包裹把手。6种颜色区段的功能体现在三个维度：一是让患者本人能够通过肉眼观察到颜色标记的位移来感知自己的进步从而增强继续训练的动力；二是供治疗师用颜色名称设定明确的阶段目标并防止患者急于求成超出安全范围推进过快；三是为不同治疗师之间的交接和远程随访提供统一的量化参照系。使用前将凸起锚放置于合适高度的位置后锁闭房门，根据当次训练内容选择站姿或坐姿，双手握住把手后按照处方要求的方向和幅度进行牵拉运动，注意全程保持肘部或肩部的正确姿势避免代偿性动作。绳长调节方法为解开原有绳结重新打结至所需长度后将绳头塞入把手内部隐藏，调节后务必用力拉扯验证绳结不会松脱方可开始训练。
